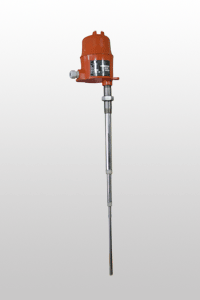

一、概述及原理 |
|
1、射頻導納式物位計是吸收了國外同類產品的先進技術及功能的基礎上設計生產的物位控制儀表，由于使用了射頻導納技術，該產品的可靠性、穩定性都優于其它物位儀表，UHZ-SD01射頻導納式物位計廣泛應用于液體、粉體、漿體、固體等多種物料的控制，同時設置了高位或低位模式的故障報警，并可與PLC等自動化系統配套使用。
2、UHZ-SD01射頻導納式物位計是利用射頻及相移技術來檢測倉內有無物料。 | |
| 二、主要技術指標 |
|
| 工作電源 |
環境溫度 |
輸出形式 |
| AC220V或DC24V |
-40℃～80℃ |
雙刀以擲(繼電器輸出) |
| 溫度影響 |
靈敏度 |
觸點容量 |
| 0.1PF/20℃ |
0.35PF |
無感5A、有感3A | |

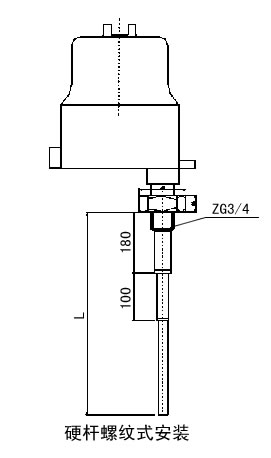

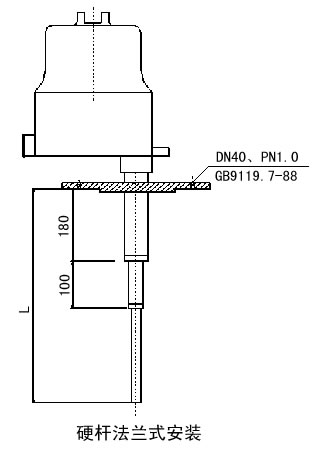

| 三、外形尺寸 |
|
|
|
|
|
|
| 四、探桿材料 |
|
| 316L，四氟乙烯，ABS塑料，陶瓷 |
| 常規型 |
特殊型 |
| 工作壓力 |
工作溫度 |
工作壓力 |
工作溫度 |
| 常壓 |
-150℃～250℃ |
2.5MPa |
≤800℃ |
| 2.5MPa |
≤150℃ |
6.4MPa |
≤250℃ | |
| 五、選型型譜 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
型譜 |
|
說明 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
UHZ-SD01 |
|
|
|
射頻導納式物位計(開關形式輸出) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
24 |
|
|
|
DC24V供電 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
220 |
|
|
|
AC220V供電 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
F1 |
|
|
|
安裝形式：法蘭DN40(PN1.0GB9119.7-88) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
F2 |
|
|
|
安裝形式：法蘭DN65(PN1.0GB9119.7-88) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
G |
|
|
|
安裝形式：螺紋安裝型(ZG3/4) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
C |
|
|
|
探桿形式：常規型 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
T |
|
|
|
探桿形式：高溫型(協議安裝) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
L |
|
探桿長度，法蘭底面(或螺紋底端)到探測棒頂端距離 |
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
| 六、選型舉例： |
| 選用UHZ-SD01射頻導納式物位計，電源電壓AC220V，安裝法蘭為DN40，常規型探桿，探桿長度800mm,則選型為：UHZ-SD01-220-F1-C-800 | |
| 七、安裝及接線： |
|
1、開箱檢查：
由于運輸原因，檢查是否有螺絲松動或嚴重碰撞現象，檢查標定電壓是否與現場條件一致。確認無誤后，方可安裝。
2、安裝
UHZ-SD01射頻導納式物位計可采用螺紋型式或法蘭型式安裝，也可自行制作安裝型式，一般采用水平或垂直安裝，也可按一定角度安裝。 | |
| 八、安裝注意事項： |
(1)不要使殼體與探桿之間有較大的扭力；
(2)探桿端部應與容器間的距離應大于100mm；
(3)探桿應安裝在遠離進料口處；
(4)若安裝在非金屬容器內，應有良好的接地，如安裝在鋼筋混凝土料倉內,儀表接地端應與其中的鋼筋連接；
(5)有異物落下或物料沖擊情況時，應加裝防護罩，防護罩與探桿距離應大于100mm；
(6)測液態物位時，物料密度應大于240Kg/m3；
(7)被測物體溫度超過200℃時，應選用分體式結構安裝；
(8)在水平安裝時，殼體出線口應朝下安裝。
物位計安裝在正確位置往往由安裝口的位置或容器開口的位置決定，當安裝于螺紋口或法蘭接管中時，注意接管長度不要超過傳感探桿的第一層絕緣層的長度，在安裝時，注意不得損壞絕緣層。 | |
| 九、繼電器的連接 |
|
繼電器具有一組雙刀雙擲輸出(輸出形式見機內附圖)。所有繼電器觸點均接至電子單元機座頂部的端子板上。繼電器報警具有高、低位故障報警選擇，見下圖：
1、高位報警報警：選擇繼電器狀態的短路環設置在位置“A”時(上面)，傳感探桿接觸物料后，繼電器釋
放；
2、低位報警：選擇繼電器狀態的短路環設置在位置“B”(下面)，傳感探桿接觸物料后，繼電器吸合。 |
|
| 十、電源接線 |
|
擰開上蓋，您可看到內部結構及端子板。
1、電源為AC220V時，電源接入L1、L2端子；
2、電源為DC24V共地時，DC24V電源，負極接GND，+24V接L2；
3、電源為DC24V不共地時，DC24V電源，負極接L1，+24V接L2。 | |
| 十一、標定及調試 |
|
儀表在出廠時已按一般狀況標定完畢，也可根據現場需要自行標定。
1、一般標定步驟
(1)確定物料在傳感探桿之下，并且應大于100mm；
(2)逆或順時針調節靈敏度旋鈕，找到恰好使繼電器改變?cè)瓉?lái)狀態的那個工作點上(LED指示燈亮，繼電
器吸合，輸出開關信號)；
(3)此時再順時針轉1/2～圈(順時針轉的圈數越少，靈敏度越高)；
(4)標定完成。
2、特殊標定步驟：
當需要物料在某個特定的位置上報警時使用此方法。水平安裝約有100mm的物位調節范圍(見圖a)。垂直安
裝調節范圍視傳感探桿長度決定(見圖b)。
(1)使物料恰好停在需設定的位置上；
(2)逆或順時針調節靈敏度旋鈕，使繼電器恰好運作；(LED指示燈亮，繼電器吸合，輸出開關信號)
(3)標定完成。
注：當測量介質改變時，需重新標定 |
|
| 十二、訂貨： |
|
1、正確選型
2、盡可能的提供現場狀況，我們?cè)笌椭龀稣_的選擇。如：被測物料的名稱、密度、粒度狀態、毒性、
溫度、易燃易爆性、容器壓力、形狀、材質、壁厚、檢測位置、進出料方式等
3、在應用高溫分體結構時，連接需專用電纜，要說明所需長度。
4、我們所提供的現貨均為常規產品，若有特殊需要，可專門訂制。如：非常規安裝方式，特殊材質，更高的
技術要求或性能等，協議訂貨。 | |
| 十三、故障排除 |
|
故障分析表
| 序號 |
現象 |
可能原因 |
解決方案 |
| 1 |
儀表總在報警或從不報警 |
傳感探桿上有掛料 |
需要更長的保護層，請與廠家咨詢 |
| 沒有接觸到物料，傳感探桿上無足夠的信號 |
需更長的插入深度、提高靈敏度 |
| 傳感探桿本身有缺陷 |
更換傳感器，此時應調查選型是否正確 |
| 掉電 |
檢查電源是否相相符，是否有電，連接是否正確 |
| 不正確標定 |
檢查安裝方式，是否符合要求 |
| 2 |
儀表不能標定 |
物料絕緣 |
提高靈敏度，或特殊標定 |
| 不正確接線 |
重新連接 |
| 傳感探桿無足夠信號 |
增加插入深度，或特殊標定 |
| 設定點在可調范圍以外 |
請向廠家咨詢 |
| 3 |
儀表出現誤報警 |
不正確標定 |
靈敏度太高，重新標定 |
| 接線松動 |
重新檢查堅固 |
| 4 |
儀表間歇性工作 |
接線松動 |
重新檢查緊固 |
| |
物料絕緣性太高 |
需高分辨率電子單元，向廠家咨詢 | |
| 十四、產品質量及售后服務 |
|
本產品是高技術、質量可靠的工業儀表，壽命較長，本公司提供一年品質保證，本產品自發貨之日起使用一年內，自行損壞而非用戶違章造成的損壞，本公司負責保修。并在交通工具可到地點的最快時程到達用戶單位，實施售后服務。
1、為用戶提供技術咨詢、選型指導、技術培訓、安裝調試、維修服務。
2、長期提供產品維修器件和產品備件。
3、本公司可按用戶要求為用戶設計制造成套的端子、聲光報警儀,自動控制設備,使本產品在工業自動化
中發揮更大的作用。詳情請索取有關資料及咨詢本公司工程師。 | |
