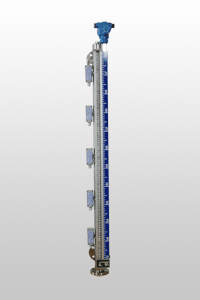

| UHZ系列磁浮子液位計是在非磁性材料做成的外殼內，每隔10mm安裝一個可轉動的轉子式指示片，隨液位的變化，浮子的上升或下降，在浮子磁場的作用下，使轉子式指示片旋轉180°，沈陽肯德基門并改變顏色，液相部分用蘭色指示，氣相部分用白色指示，該液位計能輸出開關信號及標準信號。開關位置可任意調整，開關數量由用戶自行確定。 | |
 |
| 公稱壓力MPa |
試驗壓力 |
測量范圍 |
≤2.5(常壓型)
>2.5(高壓型) |
1.5倍公稱壓力 |
300至6000范圍內任選 |
| 介質溫度 |
介質比重 |
顯示色標 |
公稱通徑 |
| -40～250℃ |
0.5,0.6,0.7,
0.8,0.9,1.0,1.2 |
液相紅色
氣相白色 |
DN20 |
| 設計制造標準號 |
介質粘度 |
精確度等級 |
開關觸點容量 |
| Q/LYY02-98 |
運動粘度≤500mm2/s |
±10mm |
DC 24V·0.2A | |
|
注：Ⅰ、連接法蘭和測量范圍可根據交友網用戶要求制造。
�、�、每只開關有一個常開點。 |
|
 |
|

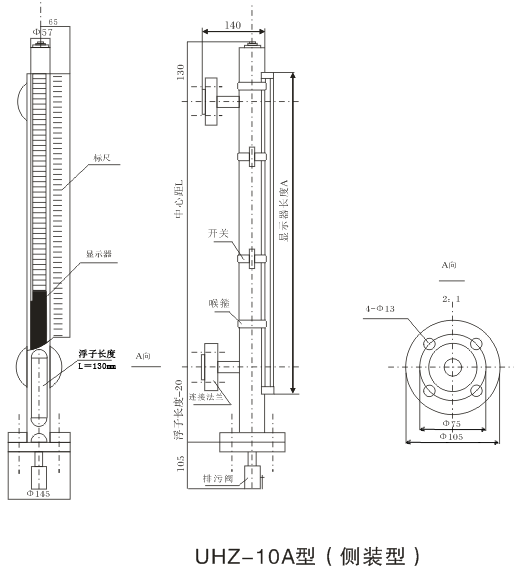

| UHZ-10A |
L |
P |
Kn |
D |
F |
| ① |
② |
③ |
④ |
⑤ |
⑥ |
|
| 型號① |
|
| UHZ-10A |
側裝耐靜壓力≤2.5MPa |
| UHZ-20A |
側裝式2.5MPa<耐靜壓力≤22MPa |
| UHZ-30A |

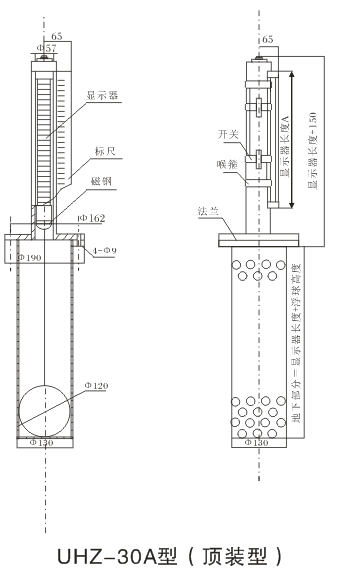

頂裝式 大氣壓 |
|
| 距離② |
|
| L |
側裝式兩法蘭中心距，頂裝式檢測液體深度 |
|
| 靜壓③ |
|
| P |
容器內公稱壓力MPa |
|
| 輸出④ |
|
| Kn |
自保持開關數量(不要時省略) |
| B |
帶4-20mA標準模擬信號(不要時省略) |
|
| 比重⑤ |
|
| D |
被測介質比重 |
|
| 閥門⑥ |
|
| F |
安裝排污閥(不要時省略) |
 |
| 例一 |
例二 |
選磁浮子液位計，側裝式；安裝中心距1500mm，公稱壓力1.6MPa，要4-20mA模擬信號輸出，介質為液壓油比重0.87，要排污閥。則訂貨時為：
UHZ-10A-1500-1.6-B-0.87-F | |
選磁浮子液位計，側裝式；安裝中心距3500mm，公稱壓力20MPa，要8個開關，介質為水比重為1。則訂貨時為：
UHZ-20A-3500-20-K8-1 | |
 |
|
 |
|
 |
|
 |
|
 |

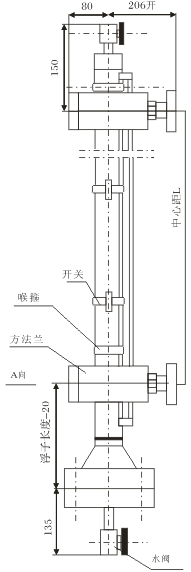

| UHZ-20A型(高壓型) |
| 注：高壓浮子長度以水為基準，比重1,長度300mm，直徑40mm。 | | |
|
 |
|
(一)儀表安裝前要檢查液位計是否完整，檢查液位計中心距與容器中心距是否相符，核對容器內介質的溫度、
比重等是否與液位計銘牌相符。
(二)安裝前應取出浮子，然后將立管內外、顯示器、開關等部位的灰塵及污物清理干凈。
(三)儀表安裝后要與容器一起試壓(試驗壓力不允許超過定貨時壓力的1.5倍)，試驗前將氣閥(高壓型)關閉再打
開液閥，隨著聯通器內的液位升高，顯示器的指示片由白色轉為蘭色，蘭白色交界處即為液體的液位或界
位。
(四)儀表在使用或存放時，立管中的介質不得凍結。
(五)在安裝儀表時應先將立管安裝在容器上，分清浮子上、下端后(有磁鋼的一端為上端)再將浮子放至立管中
緊固下法蘭，再進行調試。
(六)開關安裝到合適位置后，打開液閥，讓液體流入立管中，使浮子上升，超過開關位置，關閉截止閥，打開
排污閥，液位下到最低點。開關恢復到正確狀態，再接好線，關閉排污閥，打開截止閥，液位上升，蘭白
相間處即為液體的液面位置。當液面上升經過開關時，開關結點轉換，常開變常閉。液位下降時，當液面
經過開關后，開關結點恢復原狀態(自保持開關，具有單向保持特性，如將開關倒置，工作狀態將反之)。 |
|
|
高壓磁浮子長度，壓力為25MPa時L為380mm
高壓磁浮子長度，壓力為32MPa時L為450mm |
| UHZ-20A高壓型截止閥各部分尺寸： |
| 型號 |
B |
b |
d |
d0 |
A |
E |
C |
D |
| JZFS-J20FJ |
22 |
12 |
28.5 |
18 |
65×65 |
|
|
|
| JZFS-J32FJ |
28 |
16 |
43 |
30 |
80×80 |
3.5 |
Φ43 |
55 |
說明：L長度小于2m時采用JZFS-J20FJ型號
L長度大于2m時采用JZFS-J32FJ型號
水閥、氣閥為J13W-320G3/8 | |
