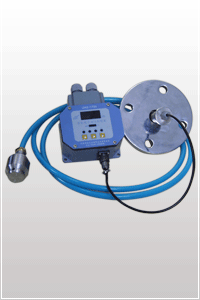

| UHZ－1700型智能電子液位控制器，有4路控制功能，每一路在全量程范圍隨意設定，并且4路之間互相獨立，同時可為用戶提供4～20 mA的標準輸出信號。 | |
 |
| 型號 |
量程 |
環境溫度 |
精確度等級 |
| UHZ－1700 |
0～0.50m至
0～10.00m任選 |
-20～50℃ |
1.0級 |
| 耐靜壓力 |
電源電壓 |
觸點容量 |
介質溫度 |
| 適用于大氣壓力 |
AC220V或DC24V |
AC220V·1A或
DC24V·1A |
-20～80℃ |
| 結構型式 |

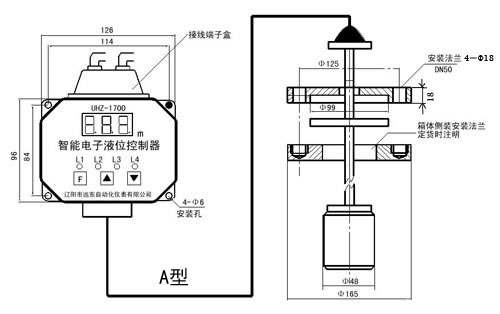

A.直桿法蘭+軟線型 |

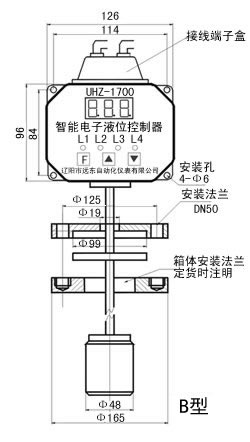

B.直桿法蘭型 | |
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
型譜 |
|
說明 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
UHZ—1700 |
|
|
|
四路數顯液位控制器 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
220 |
|
|
|
電源AC220V |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
24 |
|
|
|
電源DC24V 足球 www.banglie.com |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
A |
|
|
|
直桿法蘭+軟線型 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
B |
|
|
|
直桿法蘭型 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
L1 |
|
|
|
軟線選用長度（不用時省略） |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
L2 |
|
|
|
直桿探測量程（探測量程超過2m時，采用軟管投入式） |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
E |
|
帶4～20mA變送器輸出（不用時省略） |
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
 |
| 例一 |
例二 |
| 選用4路數顯液位控制器，電源為AC220V，交友網直桿法蘭+軟線型，軟線為5m，量程1500mm，帶4～20mA變送輸出，則訂貨為：UHZ-1700-220-A-5-1500-E | |
選用4路數顯液位控制器，電源為DC24V，直桿法蘭型，量程1000mm，帶4～20mA變送輸出，沈陽肯德基門則訂貨為：
UHZ-1700-24-B-1000-E | |
 |
|
 |
|
 |
 |
|
 |
4-20mA信號
輸出形式
信號對地 | |
|

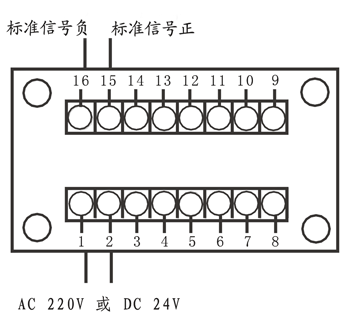

| 輸出端子名稱 |
端子號 |
| AC220V（DC24V正） |
1 |
| AC220V（DC24V負） |
2 |
| 1#常閉觸點 |
3/4 |
| 1#常開觸點 |
4/5 |
| 2#常閉觸點 |
6/7 |
| 2#常開觸點 |
7/8 |
| 3#常閉觸點 |
9/10 |
| 3#常開觸點 |
10/11 |
| 4#常閉觸點 |
12/13 |
| 4#常開觸點 |
13/14 |
| 標準信號正端 |
15 |
| 標準信號負端 |
16 | |
 |
|
儀表安裝完畢，確認無誤后，方可接通電源。如出現異常時，應立即斷電檢查。
設定調節：
1、按 鍵進入?yún)?shù)設定模式，顯示第一路設置菜單 ，同時按 與 鍵進入第一路參數設置，按鍵移
動光標，按 鍵所在位數值加1，按鍵所在位數值減1，設定好參數后，同時按與鍵，確認并返回到
設置菜單 。
2、繼續按鍵，顯示第二路設置菜單 ，同時按與鍵，進入第二路參數設置，其余操作同上。設置
完成后，同時按 與鍵，確認并返回到設置菜單。
3、繼續按鍵，顯示第三路設置菜單 ，操作原理同上。
4、繼續按鍵，顯示第四路設置菜單 ，操作原理同上。
5、繼續按鍵，退出參數設定模式，進入正常監控工作狀態。
6、指示燈顯示與工作狀態，指示燈亮?xí)r，表示對應的繼電器吸合，輸出開關信號。 | |
