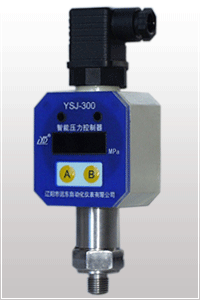

| YSJ－300系列智能壓力控制器，是超小型壓力控制儀表,現場顯示壓力值,并在全量程范圍內任意設定壓力值,報警時輸出高電平信號(+24V),同時輸出4～20mA標準信號，可根據用戶要求，組合輸出形式。 | |
 |
| 型號 |
介質溫度 |
環境溫度 |
精確度等級 |
| YSJ—300 |
-20～60℃ |
-20～60℃ |
1.0級 |
| 電源電壓 |
觸點容量 |
測量范圍 |
接口螺紋 |
| DC24V |
DC24V·1.2A |
0～0.01MPa至
0～60MPa范圍
內任選擇 |
M14×1.5或
G1/4(外螺紋) | |
|
 |
|
|
|
|
|
|
|
|
|
|
|
型譜 |
|
說明 |
|
|
|
|
|
|
|
|
|
|
|
YSJ—300 |
|
|
|
智能壓力控制器系列(DC24V) |
|
|
|
|
|
|
|
|
|
|
|
YSJ—301 |
|
|
|
帶一路開關量，一路模擬量（4～20mA） |
|
|
|
|
|
|
|
|
|
|
|
YSJ—302 |
|
|
|
帶兩路開關量 |
|
|
|
|
|
|
|
|
|
|
|
|
|
XX |
|
|
|
0～0.01MPa至0～60MPa范圍內任選 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
M |
|
聯接形式M14×1.5(外螺紋) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
G |
|
聯接形式G1/4(外螺紋) |
|
|
|
|
|
|
|
|
|
| |
 |
| 選用壓力值0～25MPa，帶一路開關量，一路4～20mA模擬量，G1/4 管螺紋(外螺紋)。 則訂貨為： YSJ-301-25-G |
 |
|

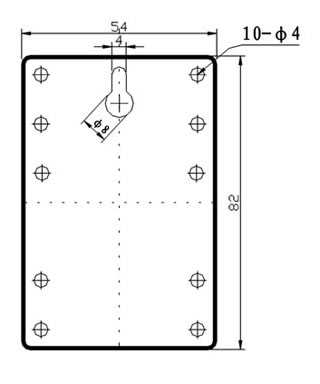

結構形式與安裝方式：本儀表附一個組合安裝板，
安裝方法：A:壁掛型；B:板面安裝型；C:螺紋直裝型 |
|
 |
 |
|

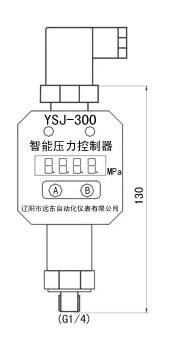

| （采用國際流行赫思曼接頭連接） |
1、帶一路開關量和一路模擬輸出(4～20mA)
 |
|
2、帶兩路開關量
 |
 |
|
*在下面的描述中“A”表示“∧”按鍵,“B”表示“∨”按鍵,按“A+B”鍵表示同時按“∧”鍵和“∨”鍵。
1、開機顯示
將LED數字顯示表頭串入“4～20mA”回路(極性接反時不顯示)，顯示表頭自檢后顯示工作狀態 ，
進入表頭顯示界面。
2、設置零點(在回路電流4mA下設置)
按“A+B”鍵，顯示零點設置菜單 。
按“A+B”鍵進入零點設置，界面顯示當前設置的零點數值 。初次使用顯示出廠默認值“4mA”。
(零點設置為4mA，百分比，或其他物理量)
按“A”鍵移動光標，“B”鍵盤改變光標所在位數值。
設好數值后，按“A+B”鍵確認并返回菜單。
3、滿量程設置(在回路電流20mA下設置)
繼續按“A”鍵顯示滿量程設置菜單。
按“A+B”鍵進入滿量程設置，界面顯示當前設置的滿量程數值 。(出廠默認值20mA)
其余操作同2，設定完畢，按“A+B”鍵確認并返回菜單。
4、小數點設置
繼續按“A”鍵顯示小數點設置菜單 。
同時按“A+B”鍵進入小數點設置，界面顯示當前小數點位置 。
“A”鍵左移小數點，“B”鍵右移小數點。
設定完畢，按“A+B”鍵確認并返回菜單。
5、阻尼時間設置
繼續按“A”鍵顯示阻尼時間設置菜單 。設置方法同2，阻尼時間設定范圍為0～20S，設置時數值
按0.5S倍數改變。設定完畢，按“A+B”鍵確認并返回菜單。
6、報警開關設置
繼續按“A”鍵顯示報警開關設置菜單 。
按“A+B”鍵進入報警開關設置，顯示當前設置值 。表示以下報警參數不生效。
按“A”或“B”可切換為 ，表示以下的設置報警參數生效。不管是何種情況報警，都由最后一點
閃爍表示。
設定完畢，按“A+B”鍵確認并返回菜單。出廠設定為。
7、第一報警點設置
繼續按“A”鍵顯示第一報警點設置菜單 。
設置方法同2，報警點的設定數值按滿量程的百分比計算。
設定完畢，按“A+B”鍵確認并返回菜單。
8、第二報警點設置
繼續按“A”鍵顯示第二報警點設置菜單 。
其余同7，設定完畢，按“A+B”鍵確認并返回菜單。
9、第一報警點報警方向設置
繼續按“A”鍵顯示第一報警點報警方向設置菜單 。
按“A+B”鍵顯示當前設置值 ，表示數值由低向高變化報警。
按“A”或“B”鍵可切換為 ，表示數值由高向低變化報警。
設定完畢，按“A+B”鍵確認并返回菜單。
10、第二報警點報警方向設置
繼續按“A”鍵顯示第二報警點報警方向設置菜單 。其余同9。
11、報警延遲時間設置
繼續按“A”鍵顯示報警遲延時間設置菜單 ，設置報警遲延時間范圍0～30S
設定完畢，按“A+B”鍵確認并返回菜單，繼續按“A”回到顯示界面，所有設置結束。 | |
 |
|
| 儀表安裝完畢，確認無誤后，方可接通電源。如出現異常時，應立即斷電檢查。當控制器指示燈亮?xí)r，表示相應的點輸出高電平信號（+24V）。 | |
