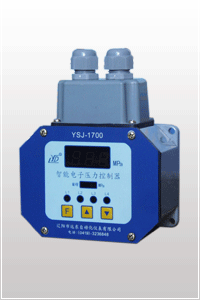

YSJ—1700型智能電子壓力控制器,采用繼電器接點輸出型式,有4路控制功能。每一路在全量程范圍內,隨意設定。4路之間相互獨立,同時可輸出4~20mA標準信號,用戶可自行選用。 | |
 |
型號 |
介質溫度 |
環境溫度 |
精確度等級 |
YSJ—1700 |
-10~60℃ |
-20~50℃ |
1.0級 |
電源電壓 |
觸點容量 |
測量范圍 |
接口螺紋 |
AC220V或 DC24V |
AC220V·1A或 DC24V·1A |
0~0.01MPa至 0~60MPa范圍內任選 |
M14×1.5或G1/4 | |
|
 |
|
型譜 |
說明 |
YSJ—1700 |
|
四路智能電子壓力控制器系列 |
YSJ—1701 |
|
電源DC24V |
YSJ—1702 |
|
電源AC220V |
|
XX |
|
0~60MPa范圍內任選 |
|
M |
|
機械連接形式M14×1.5(內螺紋) |
G |
|
機械連接形式G1/4(內螺紋) |
|
E |
帶4~20mA輸出型號(不用時省略) | |
 |
例 |
選用4路智能電子壓力控制器,電源電壓為DC24V,測量范圍25MPa,用G1/4管螺紋連接,輸出4~20mA信號,則訂貨為:YSJ—1701—25—G—E | |
 |
|
 |
 |
|
 |
4-20mA信號
輸出形式
信號對地 | |
 |
|

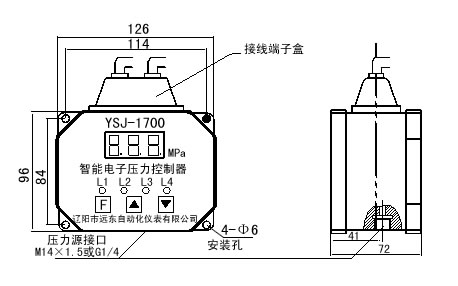

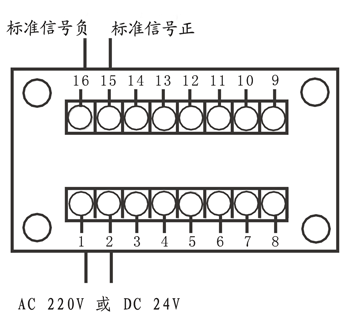

輸出端子名稱 |
端子號 |
AC220V(DC24V正) |
1 |
AC220V(DC24V負) |
2 |
1#常閉觸點 |
3/4 |
1#常開觸點 |
4/5 |
2#常閉觸點 |
6/7 |
2#常開觸點 |
7/8 |
3#常閉觸點 |
9/10 |
3#常開觸點 |
10/11 |
4#常閉觸點 |
12/13 |
4#常開觸點 |
13/14 |
標準信號正端 |
15 |
標準信號負端 |
16 |
 |
|
儀表安裝完畢,確認無誤后,方可接通電源。如出現異常時,應立即斷電檢查。 設定調節: 1、按 鍵進入?yún)?shù)設定模式,顯示第一路設置菜單 ,同時按 與 鍵進入第一路參數設置,按 鍵移 動光標,按 鍵所在位數值加1,按 鍵所在位數值減1,設定好參數后,同時按 與 鍵,確認并返回到 設置菜單 。 2、繼續按 鍵,顯示第二路設置菜單 ,同時按 與 鍵,進入第二路參數設置,其余操作同上。設置 完成后,同時按 與 鍵,確認并返回到設置菜單 。 3、繼續按 鍵,顯示第三路設置菜單 ,操作原理同上。 4、繼續按 鍵,顯示第四路設置菜單 ,操作原理同上。 5、繼續按 鍵,退出參數設定模式,進入正常監控工作狀態。 6、指示燈顯示與工作狀態,指示燈亮?xí)r,表示對應的繼電器吸合,輸出開關信號。 | |
