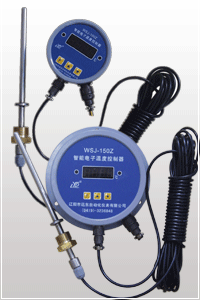

| WSJ-100Z、WSJ-150Z 型智能電子溫度控制器 |
|
 |
 |
| 型號 |
公稱直徑 |
靜壓力 |
| WSJ-100Z |
Φ100mm |
≤40MPa |
| WSJ-150Z |
Φ150mm |
| 環境溫度 |
精確度等級 |
控溫范圍 |
| -20～50℃ |
1.0級 |
0～100℃ |
| 電源電壓 |
觸點容量 |
接口尺寸 |
AC220V或
DC24V |
AC220V·1A
或DC24V·1A |
M27×2或
G3/4 | |
|
 |
|
| WSJ—150Z |
220 |
L·L1L2 |
H |
| ① |
② |
③ |
④ |
|
| �、傩吞� |
|
| WSJ—100Z |
儀表盤面直徑100mm智能電子溫度控制器 |
| WSJ—150Z |
儀表盤面直徑150mm智能電子溫度控制器 |
|
|
| ②電源 |
|
| 220 |
電源電壓AC220V |
| 24 |
電源電壓DC24V |
|
|
| �、畚查L |
|
| L |

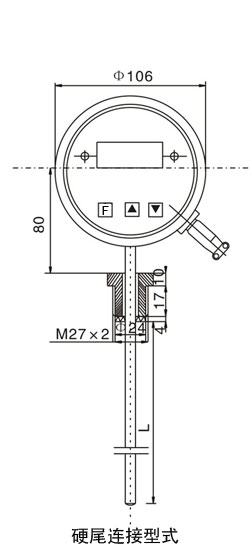

徑向硬尾連接、硬尾長度mm |
| L1 |

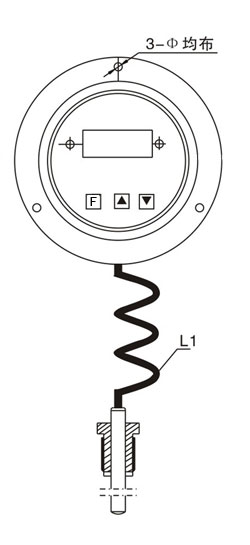

軟尾連接、軟尾長度m |
| L2 |
探頭長度mm（與L1配套使用） |
|
|
| �、芙Y(jié)構 |
|
| H |

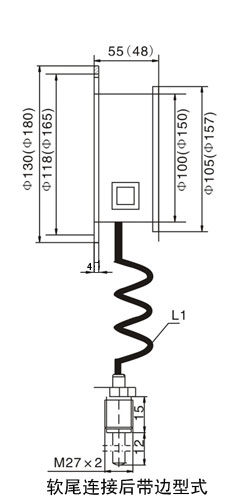

后帶邊安裝（軟尾連接時用） |
| Q |

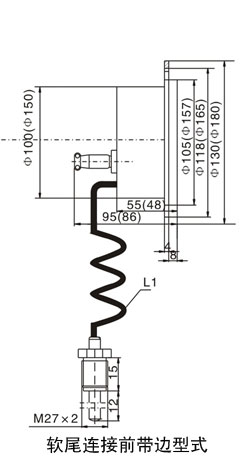

前帶邊安裝（軟尾連接時用） |
 |
| 例一 |
例二 |
| 選WSJ—100Z型智能電子溫度控制器,電源電壓DC24V,徑向硬尾連接,硬尾長度1200mm,則訂貨為：WSJ-100Z-24-1200 | |
| 選WSJ-150Z型智能電子溫度控制器,電源電壓AC220V,軟尾連接,軟尾長度2.5m,探頭長度100mm,后帶邊安裝,則訂貨為：WSJ-150Z-220-2.5-100-H | |
 |
|
|
|
|
|
|
| 電源線色 |
輸出線色 |
| AC220V |
DC24V |
上限 |
下限 |
| 紫 紫 |
紫(+)黑(-) |
黃(開)紅(公共)綠(閉) |
蘭(開)橙(公共)自(閉) | |
 |
|
儀表安裝完畢，確認無誤后，方可接通電源。如出現異常時，應立即斷電檢查。
設定調節：
1、按 鍵進入?yún)?shù)設定模式，顯示上限設置菜單 ，同時按 與 鍵進入上限參數設置，按鍵移動光
標，按鍵所在位數值加1，按鍵所在位數值減1，設定好參數后，同時按與鍵，確認并返回到設置
菜單。
2、繼續按鍵,顯示下限設置菜單 ,同時按與鍵,進入下限參數設置,其余操作同上。設置完成后，
同時按與鍵盤，確認并返回到設置菜單。
3、繼續按鍵，退出參數設定模式，進入正常監控工作狀態。
4、指示燈顯示與工作狀態：
(1)、上限指示燈亮表示上限繼電器吸合，輸出開關信號。
(2)、下限指示燈亮表示下限繼電器吸合，輸出開關信號。 | |
