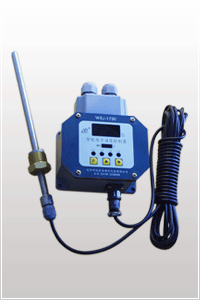

WSJ－1700系列智能電子溫度控制器，采用繼電器接點輸出型式，有4路控制功能，每一路在全量程范圍內，隨意設定，4路之間相互獨立,同時可輸出4～20mA標準信號，為了方便于用戶，本機增加了一個B型側裝型式，采用探頭，護套分體機構，使得安裝、更換更加方便。
用戶可根據需求，自行選用。 | |
 |
| 型號 |
介質溫度 |
環境溫度 |
精確度等級 |
| WSJ－1700 |
-10～100℃ |
-20～50℃ |
1.0級 |
| 電源電壓 |
觸點容量 |
測量范圍 |
探頭安裝螺紋 |
AC220V或
DC24V |
AC220V·1A或
DC24V·1A |
0～100℃ |
M27×2 | |
|
 |
|
| 型譜 |
說明 |
| WSJ—1700 |
|
四路智能電子溫度控制器系列 |
| WSJ—1701 |
|
電源DC24V |
| WSJ—1702 |
|
電源AC220V |
|
L1 |
|
軟尾長度m |
|
L2 |
|
硬尾長度mm |
|
A |
|

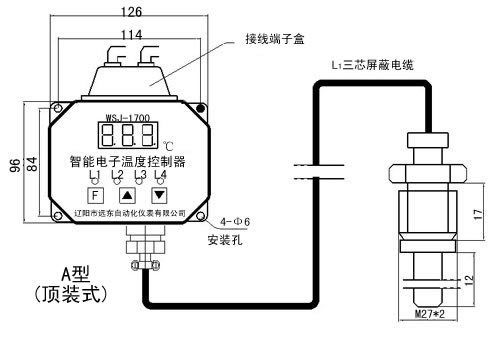

上端立式安裝，L1、L2任選 |
| B |
|
側端安裝，L2參數標定 |
|
E |
帶4～20mA變送信號（不用時省略） | |
 |
| 例一 |
例二 |
選用4路智能電子溫度控制器,電源電壓AC220V，測量范圍0～100℃，軟尾長度2.5m,硬尾長度400mm，上端立式安裝，無變送信號，則訂貨為：
WSJ-1702-2.5-400-A | |
選用4路智能電子溫度控制器，電源電壓DC24V，軟尾8m，從側面安裝帶4～20mA變送輸出，則訂貨為：
WSJ-1701-8-B-E | |
 |
|
 |
|
 |
 |
|
 |
4-20mA信號
輸出形式
信號對地 | |
 |
|

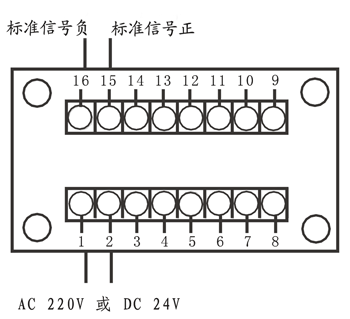

| 輸出端子名稱 |
端子號 |
| AC220V（DC24V正） |
1 |
| AC220V（DC24V負） |
2 |
| 1#常閉觸點 |
3/4 |
| 1#常開觸點 |
4/5 |
| 2#常閉觸點 |
6/7 |
| 2#常開觸點 |
7/8 |
| 3#常閉觸點 |
9/10 |
| 3#常開觸點 |
10/11 |
| 4#常閉觸點 |
12/13 |
| 4#常開觸點 |
13/14 |
| 標準信號正端 |
15 |
| 標準信號負端 |
16 |
 |
|
儀表安裝完畢，確認無誤后，方可接通電源。如出現異常時，應立即斷電檢查。
設定調節：
1、按 鍵進入?yún)?shù)設定模式，顯示第一路設置菜單 ，同時按 與 鍵進入第一路參數設置，按鍵移
動光標，按鍵所在位數值加1，按鍵所在位數值減1，設定好參數后，同時按與鍵，確認并返回到
設置菜單。
2、繼續按鍵，顯示第二路設置菜單 ，同時按與鍵，進入第二路參數設置，其余操作同上。設置
完成后，同時按與鍵，確認并返回到設置菜單。
3、繼續按鍵，顯示第三路設置菜單 ，操作原理同上。
4、繼續按鍵，顯示第四路設置菜單 ，操作原理同上。
5、繼續按鍵，退出參數設定模式，進入正常監控工作狀態。
6、指示燈顯示與工作狀態，指示燈亮?xí)r，表示對應的繼電器吸合，輸出開關信號。 | |
